Carboneto de Tungstênio Selos

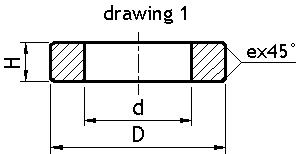

| PN | OD (mm) | ID (mm) | H (mm) | e (mm) | ||||
| D | Tol. | d | Tol. | H | Tol. | e | Tol. | |
| TCP20-HP-10 | 18.4 | +0.7 0 | 10 | 0 -0.5 | 4.5 | +0.5 0 | 0.6 | +/-0.2 |
| -12 | 20.4 | 12 | ||||||
| -14 | 22.4 | 14 | ||||||
| -16 | 24.4 | 16 | ||||||
| -18 | 28.4 | 18 | ||||||
| -20 | 30.4 | 20 | 0 -0.7 | 5.5 | ||||
| -22 | 32.4 | +1.0 0 | 22 | |||||
| -24 | 34.4 | 24 | ||||||
| -25 | 35.4 | 25 | ||||||
| -28 | 39.6 | 28 | ||||||
| -30 | 41.6 | 30 | ||||||
| -32 | 43.6 | 32 | 0 -0.9 | |||||
| -33 | 44.6 | 33 | ||||||
| -35 | 46.6 | 35 | 6.5 | +0.8 0 | ||||
| -38 | 49.6 | 38 | ||||||
| -40 | 51.6 | +1.4 0 | 40 | 0.8 | ||||
| -43 | 55.6 | 43 | ||||||
| -45 | 57.6 | 45 | ||||||
| -48 | 60.6 | 48 | ||||||
| -50 | 62.6 | 50 | ||||||
| -53 | 65.6 | 53 | 0 -1.2 | |||||
| -55 | 67.6 | 55 | ||||||
| -58 | 72.6 | 58 | ||||||
| -60 | 74.6 | 60 | ||||||
| -63 | 78 | +1.7 0 | 63 | 8.0 | +1.0 0 | |||
| -65 | 80 | 65 | ||||||
| -68 | 83 | 68 | ||||||
| -70 | 85 | 70 | 1.0 | +/-0.3 | ||||
| -75 | 92 | 75 | ||||||
| -80 | 97 | 80 | ||||||
| -85 | 102.5 | +2.1 0 | 85 | 0 -1.5 | 10.0 | +1.2 0 | ||
| -90 | 109.5 | 90 | ||||||
| -95 | 114.5 | 95 | ||||||
| -100 | 117.5 | 100 | ||||||
| -110 | 131.5 | +2.4 0 | 110 | 0 -1.8 | 11.0 | |||
| -120 | 141.5 | 120 | ||||||
| Diameters (mm) | Tolerancias | |
| Arredondamento | Prallelism | |
| <=50 | 0.3 | 0.3 |
| 51-100 | 0.5 | 0.5 |
| >100 | 0.7 | 0.7 |
PN = Número de Produtos, OD = Diametro Out, ID = diametro interno, H = Alta
